造船門式起重機介紹：

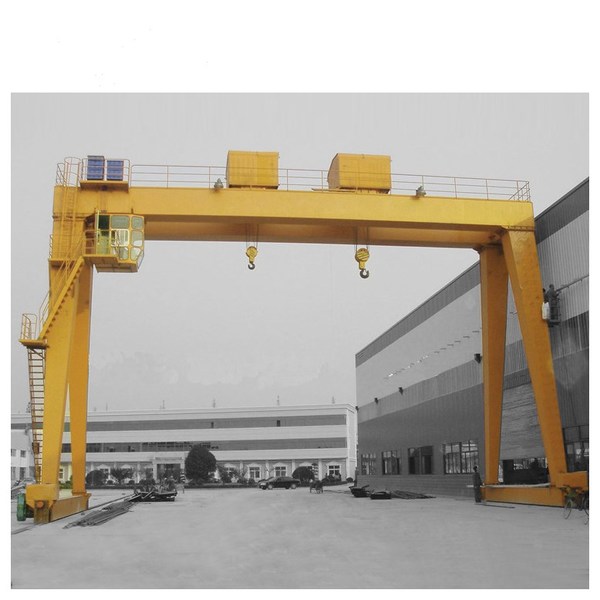

造船門式起重機是一種大型起重設備，主要用于造船、修船和海上石油開采等行業。它通常安裝在船廠的裝碼頭或船上，具有起升高度大、工作幅度寬等優點。造船門式起重機一般由鋼結構架橋架結構、軌道裝置（滑車組）和液壓缸驅動的支腳組成。當有載運行時，通過操縱臺上的電控箱對各道軌進行控制升降；無載運行時靠液壓缸驅動的支腳沿軌道移動而實現貨物的上下運送作業。造船門式起重機具有單吊、雙鉤抬吊、三鉤抬吊、船體分段空中翻身和空中微量旋轉等多種功能，特別應滿足船體分段的翻身和合攏作業要求。其特點**是起重量和跨度大、高度高，額定起重量至少100t以上，可達2500t；跨度一般大于40m，可達到約230m；主梁下蓋板離地的高度在40m~100m之間。由于造船門式起重機跨度大，門架通常采用一側剛性腿一側柔性腿的型式，即一側剛性支腿與主梁固接，另一側柔性腿通過柔性鉸與主梁連接。主梁有單主梁和雙主梁兩種。
造船門式起重機具有以下主要功能和特點：
- 具有單吊、抬吊、空中翻轉、空中水平微轉等多種功能，能夠滿足不同的作業需求，在各種復雜的起重場景中都能夠靈活應對，提高工作效率。
- 門架有單主梁型和雙主梁型兩類供用戶選擇，為合理使用材料，主梁采用變截面優化設計。
- 剛性支腿側，主梁頂面調有轉臂維修起重機，以完成上、下小車的維修作業。
- 主梁設計：主梁是門架的主要承載構件，其設計應考慮跨度、載荷和剛度等因素。可以采用有限元分析方法對主梁進行靜力學分析，以確定其應力分布和變形情況。
- 整體優化設計：在主梁和支腿設計的基礎上，應對門架進行整體優化設計?？梢圆捎枚嗄繕?biāo)優化方法，綜合考慮結構、材料、工藝等方面的因素，以獲得**的設計方案。
- 智能化設計：隨著科技的不斷發展，智能化設計已成為門架優化設計的趨勢。可以采用計算機輔助設計、有限元分析軟件等技術手段，對門架進行仿真分析和優化設計。
- 大跨度和高起升能力：由于其門式結構，造船門式起重機能夠跨越整個船塢進行分段吊運、組裝，適用于大型船舶的制造和維修。
- 強大的承載能力：隨著船舶制造業的發展，船體越來越大，一般的門式起重機已無法滿足起吊需求。因此，造船門式起重機通常會選擇與安裝船體重量相匹配的起重機，具有較大的起吊噸位和自重。
- 復雜的電氣結構：由于需要完成起吊、平移等簡單的工作，還有分段翻身、**定位等工作，造船門式起重機的電氣系統十分復雜。
- 多種功能：造船門式起重機具備單吊、抬吊、空中翻轉、空中水平微轉等多種功能，能夠滿足不同的作業需求，在各種復雜的起重場景中都能夠靈活應對，提高工作效率。
- 高穩定性和安全性：造船門式起重機的設計考慮了安全防護裝置和防風裝置，能夠保證設備和操作人員的安全。
- 節能和環保：所有起升機構和運行機構均采用變頻調速，能夠根據實際需要調整速度，提供更精確的控制和更平穩的運行，同時滿足節能降耗的需求。
- 高效和便捷：上、下小車可以相互穿越作業，提高了機器的靈活性和適應性，不僅節省了時間和人力成本，還提高了作業效率。
首先，從結構上來看，造船門式起重機具有門形的金屬結構，通常用于室外環境，如港口、鐵路貨場等。而橋式起重機則具有橋梁形狀的主梁，主要用于室內環境，如工廠、倉庫等。
其次，從應用場景上來看，造船門式起重機主要用于室外環境，如港口、鐵路貨場、露天倉庫等。這些場景通常對起重機的防風、防雨、防腐等性能要求較高。而橋式起重機主要用于室內環境，如工廠、倉庫、車間等。這些場景對起重機的精度、效率、安全性等性能要求較高。
**，從性能特點上來看，造船門式起重機通常具有較大的承載能力和穩定性，適用于大跨度、大起升高度的物料搬運，如集裝箱、鋼材等。其結構穩定，承載能力強，能夠滿足室外復雜環境下的作業需求。而橋式起重機則具有結構緊湊、操作靈活等特點，適用于小跨度、高頻率的物料搬運，如生產線上的零部件、倉庫中的貨物等。其結構緊湊，操作靈活，能夠滿足室內環境下的高效作業需求。
