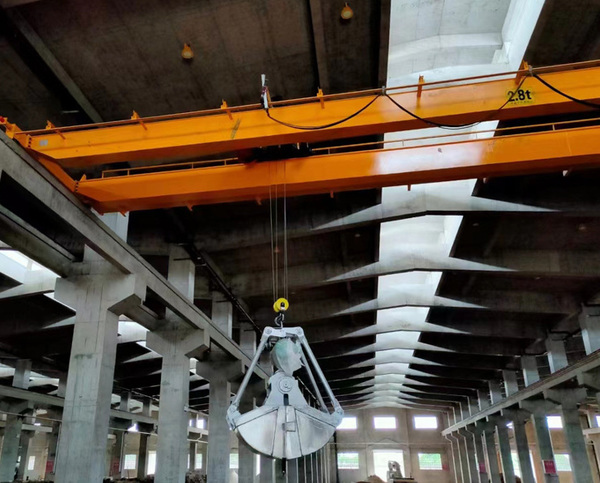

橋式起重機的介紹：
橋式起重機是一種水平安裝在車間、倉庫和料場上方用來起吊物料的起重設備。它的兩端坐落在高大的混凝土柱或金屬支架上，形狀像一座橋，因此得名橋式起重機。這種起重機在高架軌道上運行，可以充分利用橋架下方的空間吊運物料，不受地面設備的阻礙。它廣泛應用于室內外倉庫、廠房、碼頭和露天堆場等處。
橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行，起重小車沿鋪設在橋架上的軌道橫向運行，形成一個矩形的工作范圍。這種起重機具有很高的應用**，是現代工業生產和起重運輸中實現生產過程機械化和自動化的重要工具和設備。
橋式起重機的結構包括起升機構、小車運行機構、大車運行機構、控制室、小車導電裝置（輔助滑線）和起重機主電源導電裝置（主滑線）等部分。其維護保養也非常重要，包括定期檢查潤滑情況、鋼絲繩的磨損情況、軌道的平直度等。同時，操作人員和維護人員也需要具備足夠的安全意識和專業培訓，才能確保橋式起重機的安全、穩定運行。
橋式起重機的工作原理主要是通過大車和小車的移動以及提升機構的升降來實現物料的吊運。具體來說，大車沿車間長度來回移動，小車則沿橋架上的軌道橫向運行，同時提升機構將物料升降到所需高度。操作人員可以在控制室中遠程控制這些動作，實現物料的自動化吊運。
橋式起重機主要由以下幾部分組成：
- 橋架：橋架是橋式起重機的基本部件，由主梁、端梁等部件組成。主梁跨在車間上方，其兩端與端梁連接。主梁外側設有行走平臺和安全欄桿。
- 大車移行機構：大車移行機構由驅動電機、制動器、傳動軸、減速器和車輪組成。
- 小車：小車由小車架、小車行走機構和提升機構組成。小車架由鋼板焊接而成，并配有小車行走機構、提升機構、扶手和提升限位開關。小車可在橋梁上沿軌道左右移動。
- 提升機構：提升機構由電機、減速器、卷筒、制動器等組成。起升電機通過制動輪和聯軸器與減速器連接，減速器的輸出軸與起升卷筒連接。
- 控制室：控制室可以控制起重機的運行，可以集中控制，也可以單獨控制。
