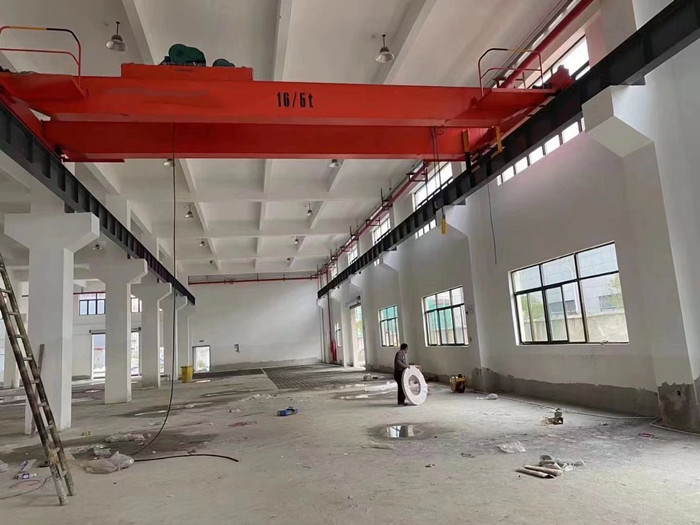

鄭州葫蘆雙梁橋式起重機技術參數
一、雙梁橋式起重機,主要由橋架、大車運行機械、小車、電器設備等組成。根據使用頻繁程度不同，分為A5、A6二種工作**。工作環境溫度為-25℃~40℃范圍內，起重量有2t-500t，適用于跨度 7.5-33.5米。本產品為一般用途起重機，多用于一般機械制造、煤礦化工等場所，用來搬運和裝卸物料。
本產品不易在易燃、易爆的介質中或具有很大濕度腐蝕性氣體的場所工作。也不適用于吊運熔化的金屬、有毒物和易燃物的工作。
二、雙梁橋式起重機又稱為雙梁行車、天車，其橋架沿鋪設在兩側高架上的軌道縱向運行，起重小車沿鋪設在橋架上的軌道橫向運行，構成一矩形的工作范圍，**可以充分利用橋架下面的空間吊運物料，不受地面設備的阻礙。這種起重機廣泛用在室內外倉庫、廠房、碼頭和露天貯料場等處。主要由橋架、大車運行機構、小車、電器設備等組成。根據使用頻繁程度不同，分為A5、A6、A7三種工作**。其動作操縱全部在司機室內完成。
雙梁橋式起重機主要參數：
起重量：5～10噸，16/3.2～50/10噸，75/20～100/20噸，100/32噸 125/30～250/50噸，300/40噸，350/75噸，400/80噸，600/150噸
跨度：10.5～31.5米，13～31米。
起升高度：6～22米。
優勢
1、主梁用**的Q235或Q345鋼板。
2、電機防護等級IP54,F級絕緣,配備過載保護裝置。(可選)
3、減速機的齒輪,采用斜齒輪、可做到自動潤滑。
4、起重機的操作控制采用凸輪控制，司機駕駛室，隨車移動，更方便清晰的控制貨物位置。
5、更高的工作**：A5~A7，可滿足客戶緊密的作業需求。
6、運行速度采用變頻控制,使貨物更安全更精確的移動及降落。
安全保護
1、起重量限制器
2、聚氨酯緩沖器
3、行程限位開關
4、失壓保護功能
5、緊急停車系統
6、高度限位器
三、雙梁橋式起重機一般由機械、電氣和金屬結構三大部分組成。橋式起重機外形象一個兩端支承在平行的兩條架空軌道上 平移運行的單跨平板橋。雙梁起重機在室內外工礦企業、鋼鐵化工、鐵路交通、港口碼頭以及物流周轉等部門和場所均得到廣泛的運用。
四、雙梁橋式起重機是現代工業生產和起重運輸中實現機械化、自動化的重要工具和設備。所以雙梁橋式起重機在室內外工礦企業、鋼鐵化工、鐵路交通、港口碼頭以及物流周轉等部門和場所均得到廣泛的運用。
雙梁橋式起重機的安全檢查為了保證橋式起重機的安全運行，在起重機運行期間需進行一些安全常規檢查，檢查項目及要點如下：
（1） 起升高度限位器、行程限位開關及各聯鎖機構性能正常，安全可靠。
（2） 各主要零部件符合安全要求：開口增大小于原尺寸的15%，扭轉變形小于10%；板鉤襯套磨損小于原尺寸的50%，板鉤心軸磨損小于5%，無剝落、毛刺、焊補。吊鉤掛架及滑輪無明顯缺陷。鋼絲繩表面鋼絲磨損、腐蝕量小于鋼絲直徑的40%，斷絲在一個捻距內小于總絲數的10%，無斷頭，無明顯變細，無芯部脫出、死角扭擰、擠壓變形、退火、燒損現象。鋼絲繩端部連接及固定的卡子、壓板、鍥塊連接完好，無松動，壓板不少于2個，卡子數量不少于3個。卷筒無裂紋，連接、固定無松動；筒壁磨損小于原壁厚的20%；安全卷不少于2圈，卷筒與鋼絲繩直徑比例符合要求。平衡輪固定完好，鋼絲繩應符合的要求。制動器無裂紋，無松動，無嚴重磨損，制動間隙兩側相等尺寸合適，有足夠的制動力，制動帶磨損小于原厚度的50%。通過對雙梁橋式起重機的安全常規檢查，對杜絕人身事故，減少設備事故，提高設備運轉率，降低檢修費用等均起到了顯著作用。
五、起重機是一種物料搬運機械，可以在一定范圍內垂直提升和水平搬運重物，俗稱吊車、航車、天車、行車等。主要有單梁起重機、雙梁起重機、門式起重機、橋式起重機等幾種類別。我公司大量出售各類單、雙梁，橋、門式起重機，及其相關配件！我公司可以保養、維修、安裝等一條龍服務！
六、一．產品簡介：
我公司專業生產單雙梁起重機.橋式起重機.龍門起重機.液壓升降平臺.電動平車.電動葫蘆.起重配件.貨梯、共有5大系列多種產品。本系列產品是經我廠技術人員精心開發研制，獨立制造的**產品。本系列機械造型美觀、性能安全可靠，使用安全，方便，免維護。因?yàn)閷I(yè)，所以更好，本機械大力降低勞動強度，提高工作效率，為您節約勞動成本，是您的**選擇**理想致富幫手。
二．安全事項：
1.使用前必須嚴格檢查該機（各部位是否平穩堅固安全）。
2.使用前必須往減速機內加注潤滑油方可起動。
3.嚴禁用人作配重，配重重量必須是所吊物品重量的一倍以上。建筑用型底坐三面要壓牢固，（裝修專用型）立桿要安裝垂直，上面要平整，頂牢固絲桿螺母用加力鉗擰堅固后方可作業。
4.嚴禁機械帶故障作業。
5.嚴禁老人、小孩、病人及酒后操作機械。
6.起吊重物時必須吊位物體**，使物體保持平衡、且垂直運行。
7.工作時吊臂下嚴禁站人，物品吊離地面后，下面人員要及時躲避，以免事故發生。
8.當物品起吊至所需高度，轉動吊臂不要用力太大或過猛以免反力過大撞擊到別人。
9.安全用電、保證電機絕緣良好，接地可靠，潮濕環境下不能使用，確保觸電發生。
三、注意事項：
1.使用前必須認真閱讀以上所述的安全事項正規操作機械。
2.若不按安全事項所述違規作業者，所造成任何事故后果自負。廠方概不負責。
3.鋼絲繩應視磨損情況鋼絲繩頭是否扎緊，是否斷裂，斷絲起毛現象，應及時更換。
四、特別警示：
1.嚴禁空機吊重物！嚴禁吊人！吊運過程中下方空間嚴禁站人！嚴禁超載以免損壞機器。
七、雙梁橋式起重機主要由橋架、大車運行機構、小車、電器設備等組成。根據使用頻繁程度不同，分為A5、A6、A7三種工作**。吊鉤橋式起重機動作操縱全部在司機內完成。雙梁橋式起重機主要參數： 起重量：5～10噸，16/3.2～50/10噸，75/20～100/20噸，100/32噸 125/30～250/50噸，300/40噸，350/75噸，400/80噸，600/150噸 跨度：10.5～31.5米，13～31米。 起升高度：6～22米。
八、雙梁橋式起重機的設計制造及檢驗符合GB/T3811、GB/T6067、GB/T14405等標準的規定，貫徹了2002年5月前批準發布有關橋式起重機的全部國家和機械行業標準，等效采用了ISO、DIN、FEM、IEC等國外先進標準。產品在引進吸收國外先進技術的基礎上，通過計算優化設計，采用新材料、新工藝、****的**配套元器件，是具有高質量、高性能、低使用和維修成本的新型橋式起重機，廣泛用于工廠車間、庫房、露天場地裝卸搬運物料。主要性能特點：
1、起重機的工作**按利用等級（設計壽命期內的工作循環次數）和載荷狀態（名義載荷譜系數）分為A1-A8級。A5、A6級標準產品的技術性能如表所示，其它工作**需要特殊訂貨。
2、起重機整機由橋架、小車、大車運行機構、電控設備四大部分組成。
3、橋架為箱型四梁焊接結構，承載性能好。操縱室明亮’舒適，根據用戶需要可配置風扇、空調、冷風機等。
4、小車起升和運行機構的工作速度可按用戶的要求變動，可配帶電子秤，有多種調速方式（含變頻調速）供用戶先擇。對吊運危險物品和液態金屬的起重機，提供雙制動器。
5、電氣控制有司機室控制和地面遙控兩種方式供用戶先擇，有短路保護、失壓保護、過流保護、登車連鎖保護等多種安全保護。電氣零部件選用國內知名企業的**產品，保證運行穩定可靠。
6、露天使用的起重機帶大、小車防雨罩。起重量：5t、10t、16/3.2t、20/5t、32/5t、50/10t、75/20t、80/20t、100/20t、125/32t、160/32t、200/50t、250/50t、300/80t、350/80t、400/80t工作**；A1-A8
